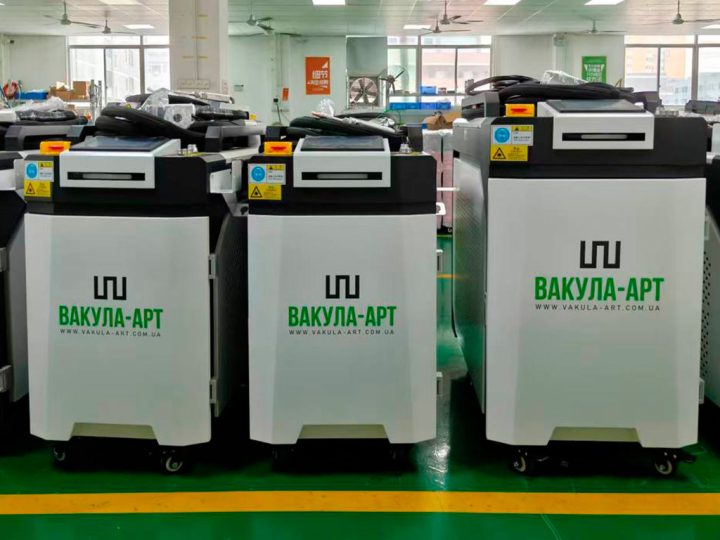

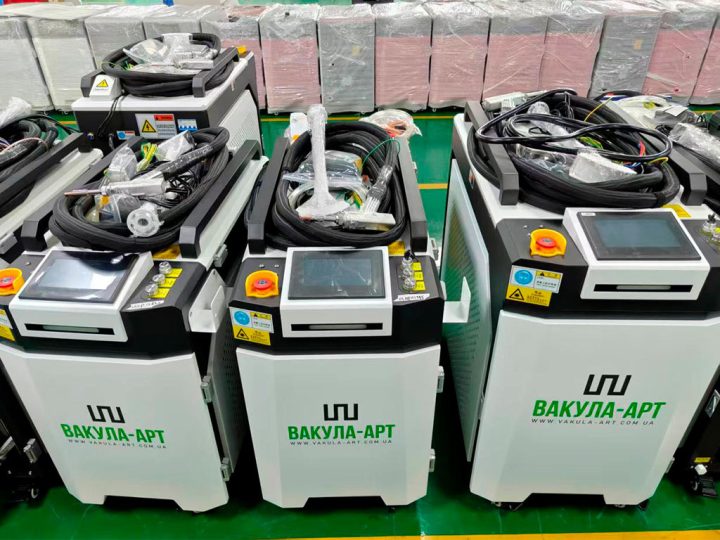

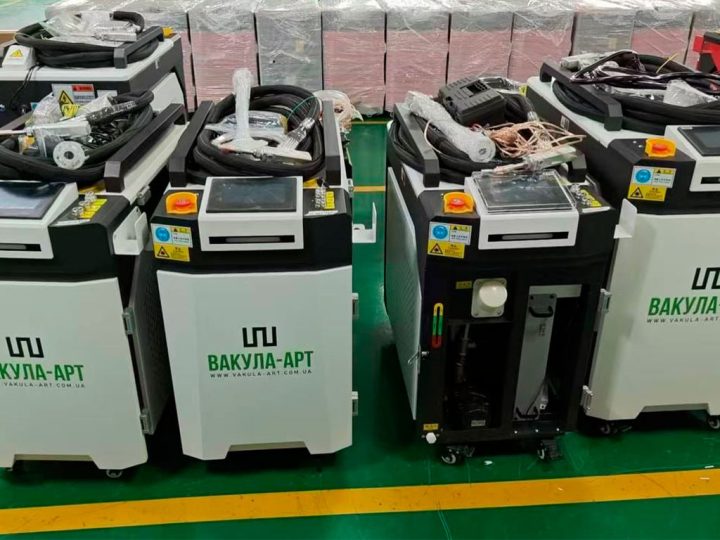

Лазерный сварочный аппарат CX-90-2000 Вт (3 кВт)

Ручной лазерный сварочный аппарат CX-90-3000W — мощное решение для профессиональной металлообработки, производства металлоконструкций, рекламного производства и других задач, где требуется быстрая и качественная сварка металла.

Размер:

900×550×900 мм

Характеристики

Основные

Модель CX-90-3000W
Потужність лазера 3000 Вт
Довжина зварювального кабелю 10 м
Габарити корпусу 1100×650×1200 мм
Товщина зварювання 0,4–8 мм
Глибина проплавлення 0,1–3 мм
Режим роботи безперервний / модуляція
Ширина променя 0,2–6 мм
Діапазон регулювання потужності 10–100 %
Центральна довжина хвилі 1080±5 нм
Нестабільність вихідної потужності ±1 %
Частота модуляції 1–5000 Гц
Мінімальна тривалість імпульсу >160 мкс
Якість променя (BPP) 1,5–2 мм·мрад
Діаметр серцевини оптоволокна 15–50 мкм
Довжина вихідного оптичного кабелю 7–15 м
Робоча напруга 220±5 % В, 50 Гц
Максимальне споживання 5,5 кВт
Керування промислова система керування
ККД електрооптичного перетворення понад 30 %
Охолодження водяне
Робоча температура 10–40 °C
Вологість 30–70 %
Температура зберігання -10–60 °C
Захисне вікно D18×2
Гарантія 1 рік

О товаре

Лазерный сварочный аппарат CX-90-2000 Вт (3 кВт)

Мощность лазера 3000 Вт обеспечивает высокую концентрацию энергии в зоне сварки и позволяет работать с металлами большей толщины. Аппарат оснащен водяной системой охлаждения, сварочной головкой с регулируемой шириной луча и системой автоматической подачи сварочной проволоки.

Сварочный пистолет

Сварочная головка предназначена для комфортной ручной работы и позволяет адаптировать параметры лазерного луча под конкретный материал и тип шва.

Регулировка ширины луча: от 0,2 до 6 мм
Режимы работы: точка, линия, «рыбья чешуя»
Режим резки: возможность переключения между режимами Скоростной цифровой двигатель: обеспечивает колебания лазерного луча.
Циркуляционное водяное охлаждение: стабильная работа сварочной головки
Эргономичная конструкция: удобная работа оператора
Защита оптической системы: выдвижная защита защитной линзы Система безопасности: комплекс защитных функций для стабильной работы оборудования

Ширину луча можно адаптировать в зависимости от толщины материала и требуемой ширины сварочного шва.

Лазерный генератор

Аппарат оснащен волоконным лазерным источником мощностью 3000 Вт.

Модульная конструкция лазерного источника
Полностью герметичный оптический модуль
Степень защиты оптического модуля IP67
Высокая устойчивость к обратному отражению КПД электрооптического преобразования более 30%
Стабильная выходная мощность
Встроенная система мониторинга состояния лазера
Низкое энергопотребление в режиме эксплуатации
Простая настройка рабочих параметров

Лазерный источник обеспечивает стабильный выход мощности и рассчитан на длительную работу оборудования.

Система подачи проволоки

CX-90-3000W комплектуется системой подачи сварочной проволоки, которая используется для заполнения больших швов и повышения прочности соединения.

Система позволяет использовать:

ручную подачу проволоки;
автоматическую подачу;
автоматическая корректировка подачи;
регулировка скорости подачи;
настройка времени втягивания проволоки;
функцию заполнения шва,

Основные параметры подачи проволоки можно настроить непосредственно на панели управления оборудования.

Интеллектуальная система управления

Оборудование оснащено промышленной системой управления, которая обеспечивает настройку и контроль основных параметров процесса сварки.

На панели управления можно регулировать:

мощность лазера;
частоту;
коэффициент заполнения;
режим выхода лазерного луча;
ширину луча;
параметры подачи газа

Система имеет функции мониторинга рабочих параметров и предупреждения о возможных проблемах с защитной линзой, коллирующей линзой и давлением.

Также доступны различные режимы выхода луча – точечный, линейный и импульсный.

Водяное охлаждение

Для стабильной работы мощного лазерного источника и сварочной головки используется система циркуляции водяного охлаждения. О

на обеспечивает отвод тепла при работе оборудования и помогает поддерживать стабильные параметры лазерной сварки.

Метод охлаждения: водяной.

Рекомендуемый диапазон рабочей температуры оборудования составляет 10–40 °C.

1.5 кВт

Узнать больше

2 кВт

Узнать больше

6 кВт

Узнать больше

Вопросы / Ответы

Какова мощность лазера у станка?

Мощность волоконного лазера составляет 1500 Вт (1,5 кВт).
Сколько осей имеет робот?

Роботизированная система имеет 6 управляемых осей, что позволяет выполнять сложные траектории сварки и работать с деталями разной геометрии.
Какая рабочая зона работа?

Рабочая зона работа составляет 1468 мм.
Какова точность позиционирования робота?

Повторяемость позиционирования составляет ±0,08 мм. Это позволяет стабильно повторять запрограммированную траекторию сварки.
Какой максимальный вес может перемещать робот?

Максимальная полезная нагрузка на работу составляет 10 кг.
Какие материалы можно сваривать?

Станок предназначен для сварки нержавеющей и углеродистой стали, алюминиевых сплавов, латуни, оцинкованной стали, никеля, марганца, титановых сплавов и других листовых металлических материалов.
Можно ли использовать станок для серийного производства?

Да. Роботизированная система позволяет автоматизировать повторяющиеся сварочные операции. После настройки программы робот может самостоятельно выполнять заданную траекторию, что уменьшает потребность в постоянной ручной работе оператора.
Нужен ли оператор для работы станка?

После программирования робот может производить сварку автоматически, без постоянного ручного перемещения сварочной головки. Оператор необходим для настройки, запуска, контроля и обслуживания оборудования.
