Лазерний зварювальний апарат CX-90-2000 Вт (3 кВт)

Лазерний зварювальний апарат CX-90-2000 Вт (3 кВт)

Ручний лазерний зварювальний апарат CX-90-3000W - потужне рішення для професійної металообробки, виробництва металоконструкцій, рекламного виробництва та інших завдань, де потрібне швидке та якісне зварювання металу.

Розмір:

900×550×900 мм

Характеристики

Основні

Модель CX-90-3000W
Потужність лазера 3000 Вт
Довжина зварювального кабелю 10 м
Габарити корпусу 1100×650×1200 мм
Товщина зварювання 0,4–8 мм
Глибина проплавлення 0,1–3 мм
Режим роботи безперервний / модуляція
Ширина променя 0,2–6 мм
Діапазон регулювання потужності 10–100 %
Центральна довжина хвилі 1080±5 нм
Нестабільність вихідної потужності ±1 %
Частота модуляції 1–5000 Гц
Мінімальна тривалість імпульсу >160 мкс
Якість променя (BPP) 1,5–2 мм·мрад
Діаметр серцевини оптоволокна 15–50 мкм
Довжина вихідного оптичного кабелю 7–15 м
Робоча напруга 220±5 % В, 50 Гц
Максимальне споживання 5,5 кВт
Керування промислова система керування
ККД електрооптичного перетворення понад 30 %
Охолодження водяне
Робоча температура 10–40 °C
Вологість 30–70 %
Температура зберігання -10–60 °C
Захисне вікно D18×2
Гарантія 1 рік

Про товар

Лазерний зварювальний апарат CX-90-2000 Вт (3 кВт)

Потужність лазера 3000 Вт забезпечує високу концентрацію енергії в зоні зварювання та дозволяє працювати з металами більшої товщини. Апарат оснащений водяною системою охолодження, зварювальною голівкою з регульованою шириною променя та системою автоматичної подачі зварювального дроту.

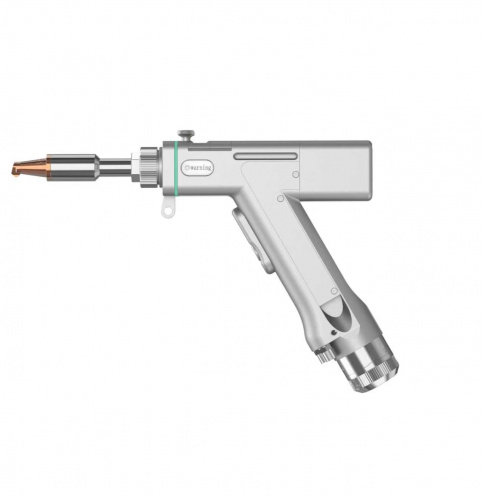

Зварювальний пістолет

Зварювальна голівка розроблена для комфортної ручної роботи та дозволяє адаптувати параметри лазерного променя під конкретний матеріал і тип шва.

Регулювання ширини променя: від 0,2 до 6 мм

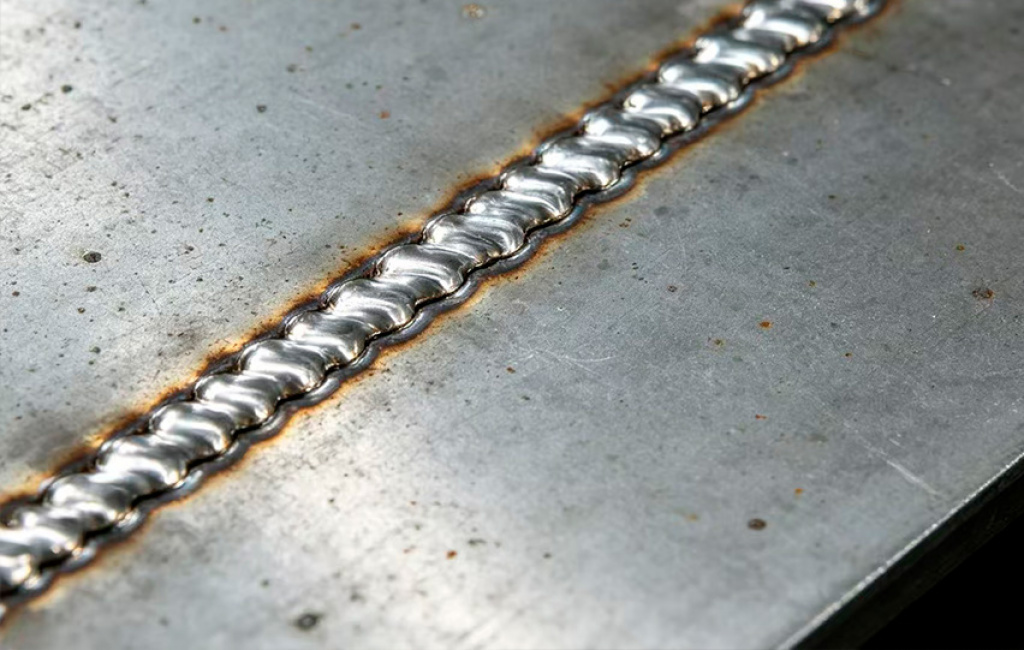

Режими роботи: точка, лінія, «риб'яча луска»
Режим різання: можливість перемикання між режимами
Швидкісний цифровий двигун: забезпечує коливання лазерного променя
Циркуляційне водяне охолодження: стабільна робота зварювальної голівки
Ергономічна конструкція: зручна робота оператора
Захист оптичної системи: висувний захист захисної лінзи
Система безпеки: комплекс захисних функцій для стабільної роботи обладнання

Ширину променя можна адаптувати залежно від товщини матеріалу та необхідної ширини зварювального шва.

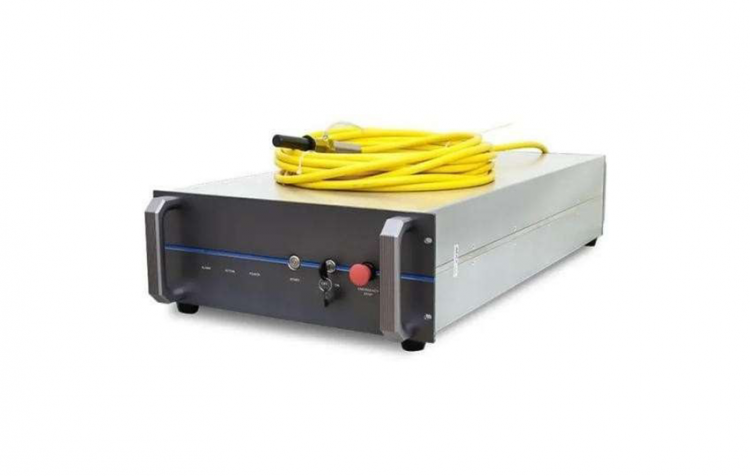

Лазерний генератор

Апарат оснащений волоконним лазерним джерелом потужністю 3000 Вт.

Модульна конструкція лазерного джерела
Повністю герметичний оптичний модуль
Ступінь захисту оптичного модуля IP67
Висока стійкість до зворотного відбитого випромінювання
ККД електрооптичного перетворення понад 30 %
Стабільна вихідна потужність
Вбудована система моніторингу стану лазера
Низьке енергоспоживання в режимі експлуатації
Просте налаштування робочих параметрів

Лазерне джерело забезпечує стабільний вихід потужності та розраховане на тривалу роботу обладнання.

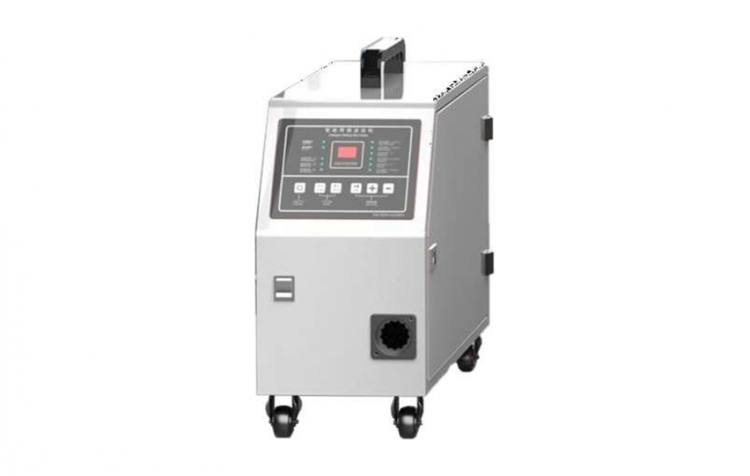

Система подачі дроту

CX-90-3000W комплектується системою подачі зварювального дроту, яка використовується для заповнення великих швів та підвищення міцності з'єднання.

Система дозволяє використовувати:

ручну подачу дроту;
автоматичну подачу;
автоматичне коригування подачі;
регулювання швидкості подачі;
налаштування часу втягування дроту;
функцію заповнення шва.

Основні параметри подачі дроту можна налаштувати безпосередньо з панелі керування обладнання.

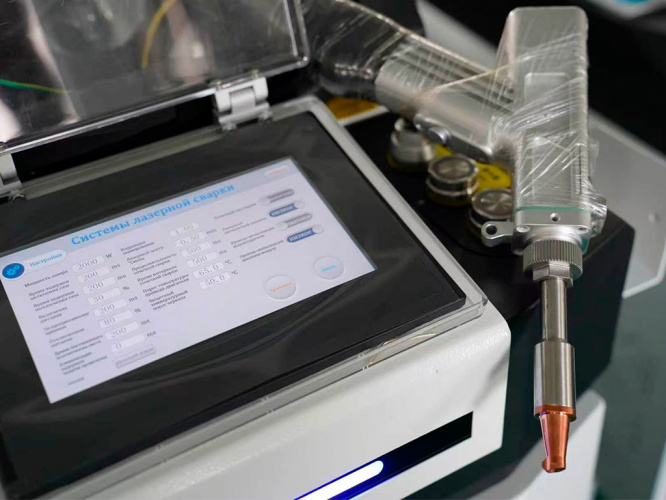

Інтелектуальна система керування

Обладнання оснащене промисловою системою керування, яка забезпечує налаштування та контроль основних параметрів процесу зварювання.

На панелі керування можна регулювати:

потужність лазера;
частоту;
коефіцієнт заповнення;
режим виходу лазерного променя;
ширину променя;
параметри подачі газу.

Система має функції моніторингу робочих параметрів та попередження про можливі проблеми із захисною лінзою, колімуючою лінзою та тиском.

Також доступні різні режими виходу променя — точковий, лінійний та імпульсний.

Водяне охолодження

Для стабільної роботи потужного лазерного джерела та зварювальної голівки використовується циркуляційна система водяного охолодження.

Вона забезпечує відведення тепла під час роботи обладнання та допомагає підтримувати стабільні параметри лазерного зварювання.

Метод охолодження: водяне.

Рекомендований діапазон робочої температури обладнання — 10–40 °C.

1.5 кВт

Дізнатися більше

2 кВт

Дізнатися більше

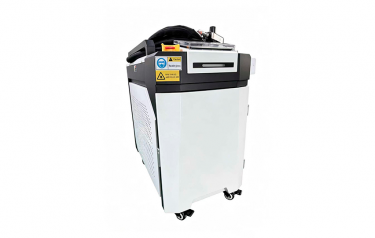

6 кВт
