Міні-волоконний ручний лазерний зварювальний апарат 1.5 / 2 / 3 кВт CX-X90

Міні-волоконний ручний лазерний зварювальний апарат 1.5 / 2 / 3 кВт CX-X90

Лазерна зварка для ручного використання

Розмір:

900 * 500 * 900 мм

Характеристики

Основні

Модель CX-X90
Ширина шва 1-6 мм
Коливальна швидкість 0-600 нм/с
Довжина хвилі лазера 1070 нм
Мінімальна ширина лінії 0.1 мм
Колімаційний фокус 50/150 мм
Режим роботи Особисті навички працівника
Операція зварювання 4 мм (1500 В Зварювання GS)
Прицілювання Червоне світло
Потреба в потужності 220 В / 50 Гц / 60 Гц / 64 А
Режим охолодження Циркуляційне водяне охолодження
Загальна потужність 8 клВ
Вага машини 130 Кг
Розмір 900 * 500 * 900 мм

Про товар

Міні-волоконний ручний лазерний зварювальний апарат 1.5 / 2 / 3 кВт CX-X90

Електричні особливості

1. Контрольна схема керується змінним струмом через контактор AC, високий струм 10А з кнопкою світлового вимикача, безпечно та довговічно.

2. Використовується сенсорний дисплей Diwen, на якому можна регулювати потужність лазера, частоту та коефіцієнт заповнення (duty ratio).

3. Режим виходу лазерного променя: точка, лінія, імпульс та інші режими світлового виходу.

4. Ширина променя може змінюватися відповідно до вимог різних матеріалів та розмірів шва; діапазон регулювання ширини променя — 0.2–6 мм.

5. Можна встановити кількість газу при відкритті та затримку закриття газу, що ефективно зменшує недолік традиційних ручних головок, які легко обпікають захисну лінзу.

6. Червона точка центру може бути відрегульована, а положення лазера можна точно налаштувати відповідно до кута, необхідного для зварювання.

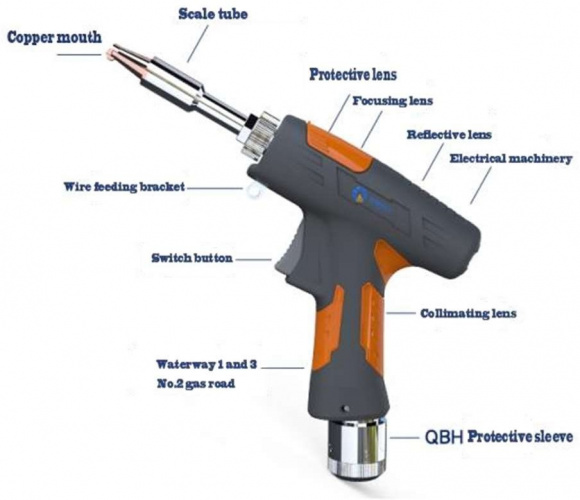

Зварювальне з’єднання

Змінюйте ширину променя відповідно до вимог різних матеріалів та розміру шва; діапазон регулювання ширини променя: 0.2–6 мм.
Режими виходу променя: точка, лінія, «риб’яча луска», режим різання — вільне перемикання.
Дизайн високошвидкісного цифрового двигуна для коливань променя.
Система циркуляційного водяного охолодження забезпечує стабільну роботу зварювальної голівки.
Ергономічний дизайн, шухлядна конструкція для захисту лінзи.
Високоякісний дизайн чіпа, застосовані різні заходи безпеки та захисту.
Сировинна плата забезпечує стійкість порту до статичної електрики 20 Вт.

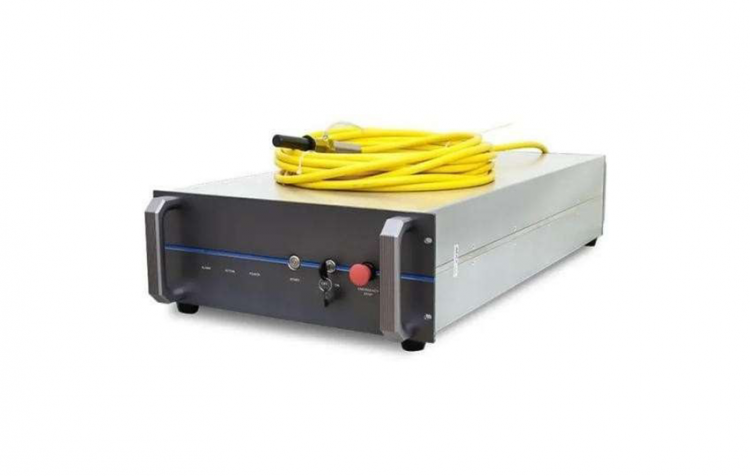

Лазер

Використовує модульну конструкцію; оптичний модуль має повністю закритий корпус,рівень захисту IP67. Забезпечується висока стійкістьта здатність до зворотного відбиття.
Висока ефективність електрооптичного перетворення:
>30%. Стабільний вихід потужності, повне коливання потужності менше ±2%.
Обслуговування не потрібне: низьке енергоспоживання, надійна внутрішня система моніторингу.
Просте налаштування процесу, покращена сумісність системи, більш зручна експлуатація та низька затримка.

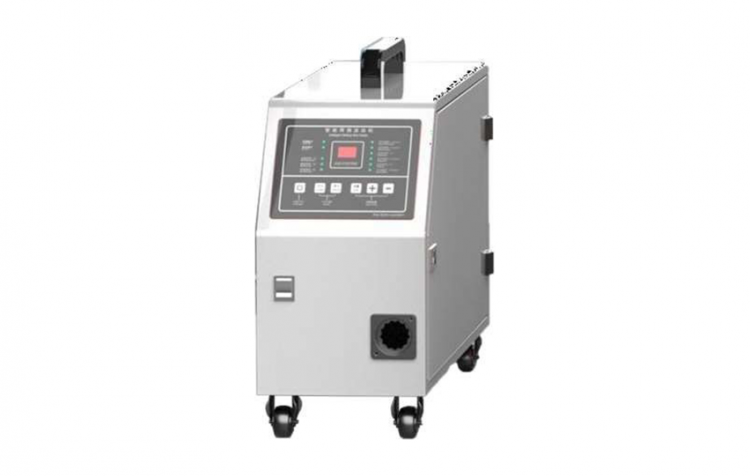

Машина подачі дроту

Машина подачі дроту для лазера — це допоміжний інструмент для зварювання, спеціально розроблений для ручного лазерного зварювального обладнання. Вона подає дріт для зварювання до лазерного обладнання, що дозволяє заповнювати великі шви зварювальним дротом. У порівнянні з передачею дроту вручну, використання машини подачі дроту значно підвищує міцність зварювання великих виробів під час лазерного зварювання.

Система керування підтримує:

ручну подачу дроту;
автоматичну подачу дроту;
автоматичне виправлення подачі дроту.

Автоматична подача дроту дозволяє регулювати швидкість, час витягування дроту та функцію заповнення шва відповідно до вимог замовника, а налаштування здійснюється на панелі управління машини.
